您的位置:首页 > 公司产品 陶瓷支柱绝缘子
陶瓷绝缘子

陶瓷绝缘子

产品中的蝶式绝缘子跟针式绝缘子主要用于高压低压电力线路 应用,悬式绝缘子用作高压电力线路应用,陶瓷绝缘子是一种独特的绝缘控件,能够在架空输电线路中起到重要作用。早年间陶瓷绝缘子多用于电线杆,慢慢发展于高型高压线连接塔的一端挂了很多盘状的绝缘体,这是以便提升爬电距离的,通常由陶瓷制成,就叫陶瓷绝缘子。 陶瓷绝缘子在架空输电线路中起着两个基础功效,即支撑导线和防

  • 产品详情页

  • 联系我们

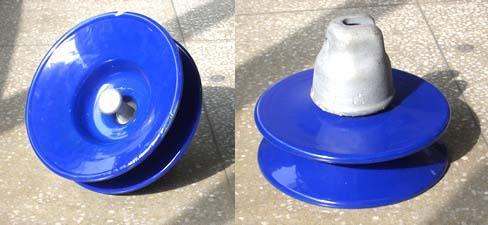

盘形悬式瓷绝缘子

  标准悬式陶瓷绝缘子包括:LXP-40 标准型盘形悬式陶瓷绝缘子、LXP-70 标准型盘形悬式陶瓷绝缘子、LXP-100 标准型盘形悬式陶瓷绝缘子、LXP-120?标准型盘形悬式陶瓷绝缘子、LXP-160 标准型盘形悬式陶瓷绝缘子、LXP-210 标准型盘形悬式陶瓷绝缘子、LXP-240 标准型盘形悬式陶瓷绝缘子、LXP-300 标准型盘形悬式陶瓷绝缘子、LXP-530 标准型盘形悬式陶瓷绝缘子。

产品型号

图号

公称结构高度 H mm

公称盘径 D mm

公称爬电距离 L mm

连接型式标记

额定机电破坏负荷 kN

逐个拉伸负荷 kN

打击破坏负荷 N·cm

工频耐受电压 kV

雷电冲击干耐受电压 kV

工频击穿电压 kV

无线电干扰电压

重量 kg

GB/T7253 -2005 (新型号)

GB/T7253 -1987 (老型号)

湿

对地试验电压 kV

1MHz最大无线电干扰电压 μV

U40C

XP-40C

1

140

190

200

16C

40

20

565

55

30

75

90

7.5

50

2.9

XP-40T

2

150

190

200

16C

40

20

565

55

30

75

90

7.5

50

3.4

U70BL

XP-70

3

146

255

295

16B

70

35

565

70

40

100

110

10

50

4.8

U70C

XP-70C

1

146

255

295

16C

70

35

565

70

40

100

110

10

50

4.7

XP-70T

2

146/ 170

255

295

16C

70

35

565

70

40

100

110

10

50

4.6

U70BS

XP1-70

3

127

255

295

16B

70

35

565

70

40

100

110

10

50

4.6

U70BL

XP2-70

3

146

200

210

16B

70

35

565

50

30

100

110

10

50

3.7

XP3-70

4

146

255

310

16B

70

35

565

70

40

100

110

10

50

4.9

U70C

XP3-70C

5

146

255

310

16C

70

35

565

70

40

100

110

10

50

5.1

U70BL

XP4-70

4

146

270

330

16B

70

35

565

70

40

100

110

10

50

5.1

U100BL

XP-100

6

146

255

295

16B

100

50

678

70

40

100

110

10

50

5.8

XP2-100

6

146

255

340

16B

100

50

678

70

40

100

120

10

50

6.1

U100CL

XP-100C

5

146

255

295

16C

100

50

678

70

40

100

110

10

50

5.8

U120B

XP-120

6

146

255

295

16B

120

60

678

70

40

100

110

10

50

6.1

XP1-120

6

146

255

320

16B

120

60

678

70

40

100

120

10

50

6.6

U160B

XP-160

6

155

255

305

20

160

80

1017

70

40

100

110

10

50

6.8

U160BS

XP1-160

6

146

255

305

20

160

80

1017

70

40

100

110

10

50

6.8

XP2-160

6

146

280

330

20

160

80

1017

75

42

105

110

10

50

7.6

U210B

XP-210

7

170

280

335

24

210

105

1017

75

42

105

120

10

50

9.8

XP1-210

7

170

280

335

20

210

105

1017

75

42

105

120

10

50

9.4

XP4-210

7

170

280

380

20/24

210

105

1017

75

42

105

120

10

50

9.8

U240B

XP-240

7

170

280

405

24

240

120

1017

75

45

110

120

10

50

11.4

U300B

XP-300

7

195

320

370

24

300

150

1017

75

45

110

120

10

50

13.5


防污型悬式陶瓷绝缘子

产品型号

H

mm

D

mm

L

mm

kN

kN

工频耐受

电压 kV

雷电

冲击

干耐

受电

kV

穿

kV

无线电干扰

电压

重量

kg

GB/T7253

-2005

(新型号)

JB9681

-1999

(老型号)

湿

kV

1MHz

最大

无线

电干

扰电

μV

U70BEL

XWP1-70

1

160

255

400

16B

70

35

80

42

120

120

10

50

5.8

U70BL

XWP2-70

1

146

255

400

16B

70

35

80

42

120

120

10

50

5.7

U70CL

XWP2-70C

2

146

255

400

16C

70

35

80

42

120

120

10

50

6.1

XWP2-70T

3

146/

170

255

400

16C

70

35

80

42

120

120

10

50

5.9

U70BELP

XWP3-70

1

160/

155

280

450

16B

70

35

80

42

120

120

10

50

7.1

U70BLP

XWP8-70

1

146

280

450

16B

70

35

80

42

120

120

10

50

7.1

U100BEL

XWP1-100

4

160/

155/

146

255

400

16B

100

50

80

42

120

120

10

50

7.1

U100BELP

XWP2-100

4

160/

155

280

450

16B

100

50

80

45

120

120

10

50

7.7

U100CELP

XWP2-100C

2

160

280

450

16C

100

50

80

45

120

120

10

50

7.7

U100BLP

XWP3-100

4

146

280

450

16B

100

50

80

45

120

120

10

50

7.7

U120BLP

XWP2-120

4

160/

155

280

450

16B

120

60

80

45

120

120

10

50

8.3

U120CLP

XWP2-120C

2

160

280

450

16C

120

60

80

45

120

120

10

50

8.3

U120BP

XWP3-120

4

146

280

450

16B

120

60

80

45

120

120

10

50

8.3

U160BM

XWP1-160

5

160/

155

280

400

20

160

80

80

45

130

120

10

50

9.2

XWP2-160

5

160/

155

300

450

20

160

80

80

45

130

120

10

50

10.2

U160BLP

XWP6-160

5

170

300

450

20

160

80

80

45

130

120

10

50

10.2

U210BP

XWP-210

6

170

300

450

20/24

210

105

85

45

130

130

10

50

13.0

XWP3-210

6

170

350

525

20/24

210

105

90

50

135

130

10

50

13.5

U240BP

XWP-240

6

170

350

525

24

240

120

90

50

135

130

10

50

14.0

U300BP

XWP-300

6

195

330

480

24

300

150

85

47

130

130

10

50

15.0


草帽型悬式绝缘子

产品型号

H



mm

D



mm

L



mm

, 破

kN



kN

工频耐受

电压 kV

雷电

冲击

干耐

受电

kV

穿



kV

无线电干扰

电压

重量



kg

GB/T7253

-2005

(新型号)

JB9681

-1999

(老型号)

湿

kV

1MHz

最大

无线

电干

扰电

μV

U70BELP

XWP6-70

1

155/

160/

146

320

545

16B

70

35

,

90

50

120

120

10

50

9.0

U100BELP

XWP6-100

1

170/

160/

155

320

545

16B

100

50

90

50

130

120

10

50

10.7

U160BLP

XWP7-160

1

170/

160/

155

320

545

20

160

80

90

50

130

130

10

50

11.7

U210BP

XWP7-210

2

170

330

545

20/24

210

105

90

50

130

130

10

50

13.5

U240BP

XWP7-240

2

170

330

545

24

240

120

90

50

130

130

10

50

15.0

U70BL

XMP-70

3

146

350

300

16B

70

35

70

40

105

120

10

50

6.0

U100BL

XMP-100

3

146

360

300

16B

100

50

70

40

105

120

10

50

7.3

U120BL

XMP-120

3

146

360

300

16B

120

60

70

40

105

120

10

50

7.3

U160BM

XMP-160

3

155

360

300

20

160

80

70

40

105

130

10

50

8.1

U160BS

XMP2-160

3

146

425

385

20

160

80

75

45

110

130

10

50

11.0

U70BLP

XHP-70

4

146

255

432

16B

70

35

80

42

120

120

10

50

6.5

U100BLP

XHP2-100

4

160

280

430

16B

100

50

80

45

120

120

10

50

8.0

U120BP

XHP-120

4

160

280

430

16B

120

60

80

45

120

120

10

50

8.0

U160BP

XHP-160

4

155

330

450

20

160

80

80

45





陶瓷绝缘子多见于高处架线,儿时人们常常看到电杆子上边环绕着线,螺旋形的物品就归属于陶瓷绝缘子。

陶瓷绝缘子商品中的蝶式绝缘子跟针式绝缘子适用于高压低压电力线路应用,悬式绝缘子用以髙压电力线路应用,陶瓷绝缘子是这种独特的绝缘层控件,可以在空架电力线路中具有关键功效。


少年时期陶瓷绝缘子多用以电杆,渐渐地发展趋势于高型高压线联接塔的一边挂掉许多盘类的导体和绝缘体,这是以便提升爬电距离的,一般 由瓷器做成,就叫陶瓷绝缘子。陶瓷绝缘子在空架电力线路中起着2个基础功效,即支撑点输电线和避免电流量回地,这2个功效务必获得确保,陶瓷绝缘子不应当因为自然环境和电负载标准变化很大造成的各种各样机电工程地应力而无效,不然陶瓷绝缘子就不容易造成重特大的功效,就会危害成条路线的应用和运作使用寿命。

陶瓷绝缘子的优点和缺点

陶瓷绝缘子具备优良的有机化学可靠性和耐热性,基本上不脆化霉变,并具备优良的电气设备和物理性能。现有股票大盘径、L00~400KN大吨数、通用型及钟罩型伞等优良品种出現。但总的来说,这么多年陶瓷绝缘子制造业企业的总数大部分沒有提升,只是在一样猛烈的市场需求中根据融合和资产重组在降低。

陶瓷绝缘子是鑫贝电力的其中一款商品,如需了解更多內容,鑫贝电力欢迎你拨打电话!

  陶瓷绝缘子产品中的蝶式绝缘子跟针式绝缘子主要用于高压低压电力线路 应用,悬式绝缘子用作高压电力线路应用,陶瓷绝缘子是一种独特的绝缘控件,能够在架空输电线路中起到重要作用。早年间陶瓷绝缘子多用于电线杆,慢慢发展于高型高压线连接塔的一端挂了很多盘状的绝缘体,这是以便提升爬电距离的,通常由陶瓷制成,就叫陶瓷绝缘子。



 陶瓷绝缘子在架空输电线路中起着两个基础功效,即支撑导线和防止电流回地,这两个作用必须得到保证,陶瓷绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效,否则陶瓷绝缘子就不容易造成重大的作用,就会损害成条路线的使用和运行寿命。


        对陶瓷绝缘子的有效运用提出了越来越高的要求,随着用户对电能质量和供电可靠性要求的不时提高。必需加快绝缘子的分析探讨工作,时常改善和提高绝缘子的运行性能,才干明显提高线路的平安运行水平。
绝缘子的合理运用对线路的平安运作起到根本性作用,绝缘子是输电线路的重要组成局部。





        目前在输电线路上采用的绝缘子按电介质材料分类有瓷、玻璃、有机合成绝缘子3种类型,临时运行中,绝缘子除了会受到雷击、污秽、鸟害、冰雪、高低温、温差等环境要素的影响,还要接受强电场、雷电冲击电流、工频电弧电流的电气功效以及在机械上要承担长久工作荷重载、综合荷载、导线舞动等机械力的功效。
